Ny enskild avloppsanläggning med trekammarbrunn i Munksundet, Enköping

En ny enskild avloppsanläggning med trekammarbrunn anlades i Munksundet, Enköping, vid en friliggande villa där den äldre lösningen inte längre motsvarade dagens krav på funktion och rening. Arbetet omfattade schaktning, montering av slamavskiljare, dragning av nya avloppsledningar samt uppbyggnad av efterföljande reningssteg anpassat efter markförhållandena på tomten. Stor vikt lades vid rätt nivåer, god åtkomlighet för framtida slamtömning och en lösning som fungerade stabilt över årets växlingar.

Så byggdes den nya avloppsanläggningen i Munksundet, Enköping

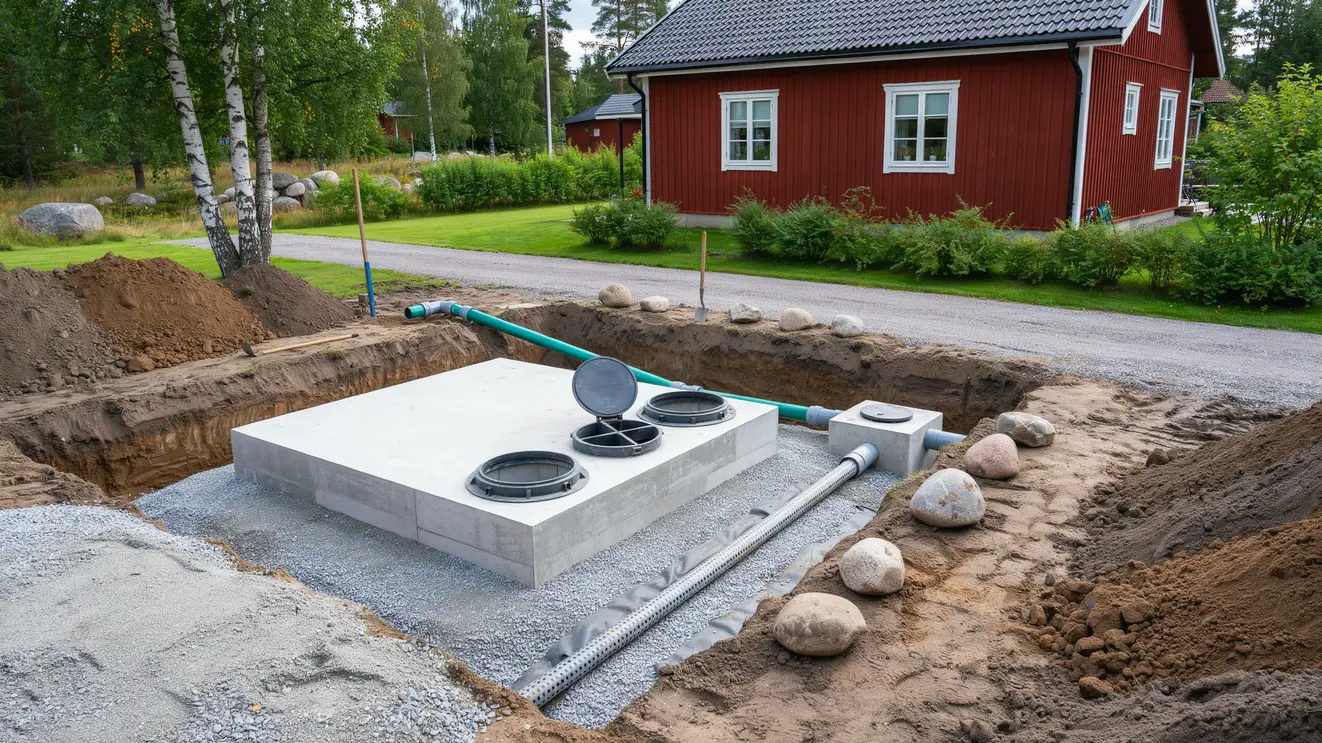

Arbetet inleddes med utsättning av ledningsstråk och kontroll av höjder mellan huset, slamavskiljaren och infiltrationsytan. Tomten hade begränsat fall och ett parti med fastare lerblandad jord, vilket påverkade både schaktdjup och placering. Den befintliga avloppslösningen kopplades ur, marken öppnades upp och schakt utfördes för den nya trekammarbrunnen. Brunnen sattes på en avjämnad bädd av packad samkross för att få stabil upplagning och rätt höjd mot inkommande servisledning. Därefter lades nya markavloppsrör i dimension 110 mm med jämnt fall hela vägen fram till slamavskiljaren.

Schakt, nivåer och rördragning

Schakterna hölls tillräckligt breda för säker montering och för att kringfyllning skulle kunna utföras utan sättningsrisk. Där jorden visade sig vara mjukare förstärktes underlaget med extra bärlager innan brunnen sänktes på plats. Rörsträckan mellan byggnaden och brunnen finjusterades på flera punkter för att undvika bakfall. Isolerande skivor lades över den mest utsatta delen av ledningen där täckdjupet blev grundare än på övriga sträckor. Samtliga skarvar kontrollerades innan återfyllning påbörjades.

Efterföljande reningssteg och återställning

Efter trekammarbrunnen byggdes en infiltrationsdel upp med spridarledningar, fördelningsmaterial och luftningsrör. Tvättad makadam lades i rätt fraktion för att ge god genomströmning, och fiberduk placerades ovanför stenmaterialet för att skilja det från återfyllnadsmassorna. Fördelningen över bädden justerades noggrant så att tillrinningen blev jämn över hela ytan. När anläggningen var provad och nivåerna stämde återfylldes schakten stegvis. Markytan återställdes med avbanade massor där det var möjligt, och området runt locken lämnades åtkomligt för service och slamtömning.

Tekniska val för en hållbar lösning

Anläggningen dimensionerades för hushållets normala belastning och byggdes med material avsedda för nedgrävning i mark. Trekammarbrunnen valdes i plast med låg egenvikt men tillräcklig styvhet för att klara installation i den aktuella jordtypen när kringfyllningen packades korrekt. Fördelningsbrunn användes för att kunna justera flödet till spridarledningarna, vilket gav bättre kontroll över infiltrationsbäddens funktion. Lock och anslutningar placerades så att framtida tillsyn kunde ske utan att större ytor behövde grävas upp igen.

Regler och utförande i mark

Utförandet anpassades till de krav som normalt ställs på enskilda avloppsanläggningar av kommunen samt till Boverkets byggregler, BBR, där tillämpliga delar om installation och funktion beaktades. Schakt och arbete i mark planerades så att arbetsmomenten kunde genomföras säkert och med hänsyn till Arbetsmiljöverkets regler för schaktarbete. Lutningar, anslutningspunkter och åtkomst för drift kontrollerades under arbetets gång, eftersom små avvikelser i nivå snabbt påverkar funktionen i den här typen av anläggning. Resultatet blev en avloppslösning med tydlig struktur, lättåtkomliga servicelägen och stabil avledning från huset till reningssteget.

1. 1
   Förberedelse av tomt och utsättning

   Ledningsdragning, nivåskillnader och placering för slamavskiljare och infiltrationsyta mättes in innan schaktningen startade. Markytor som skulle sparas skyddades och tillfart för maskin planerades efter tomtens begränsade utrymme.

2. 2
   Installation av brunn och reningsdel

   Schakt togs upp, bärlager packades och trekammarbrunnen monterades i rätt höjd. Nya avloppsrör lades, fördelningen till infiltrationen sattes upp och luftningsrör drogs upp över mark för att säkra funktionen i bädden.

3. 3
   Kontroll och återställning

   Anslutningar, fall och fördelning över bädden kontrollerades innan schakten återfylldes. Marken jämnades av, lock lämnades synliga för drift och den färdiga anläggningen integrerades i tomten utan onödigt stora öppna ytor.
